JLCL-1006称重传感器/双剪梁式称重测力传感器 称重模块,天车秤传感器
JLCL-1006称重传感器/双剪梁式称重采用不锈钢或合金钢材料，双剪切梁结构，胶封，压向承载 防护等级IP66
适用于工业过程控制、配料系统、检测系统及各类电子称重设备
红线: 激励 ( ＋) 111 绿线: 信号 ( ＋)
黑线: 激励 ( －) 111 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求。测力传感器
适用于工业过程控制、配料系统、检测系统及各类电子称重设备
红线: 激励 ( ＋) 111 绿线: 信号 ( ＋)
黑线: 激励 ( －) 111 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求。测力传感器
产品概述：
采用不锈钢或合金钢材料，双剪切梁结构，胶封，压向承载 防护等级IP66
适用于工业过程控制、配料系统、检测系统及各类电子称重设备
红线: 激励 ( ＋) 111 绿线: 信号 ( ＋)
黑线: 激励 ( －) 111 白线: 信号 ( －)
备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求。

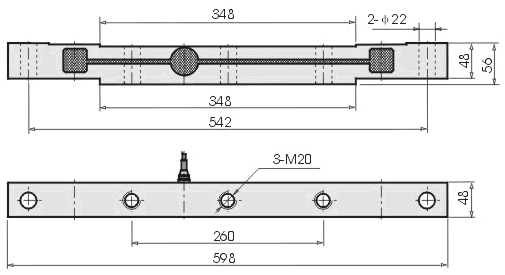

外形尺寸：
技术参数：
|
额定载荷 |
t |
5、10 |
|
精度 |
%FS |
0.2 |
|
综合误差 |
%FS |
≤±0.2 |
|
蠕变 |
%FS/30min |
≤±0.05 |
|
温度对灵敏度影响 |
%FS/10℃ |
≤±0.03 |
|
温度对零点影响 |
%FS/10℃ |
≤±0.05 |
|
输出灵敏度 |
mv/v |
2.5±0.01 |
|
零点输出 |
%FS |
≤±1 |
|
输入阻抗 |
Ω |
700±7 |
|
输出阻抗 |
Ω |
700±7 |
|
绝缘电阻 |
MΩ |
≥5000(50VDC) |
|
温度补偿范围 |
℃ |
-10 --- +40 |
|
推荐激励电压 |
V(DC) |
5 --- 12 |
|
最大激励电压 |
V(DC) |
18 |
|
安全过载 |
%FS |
150 |
|
极限过载 |
%FS |
200 |
