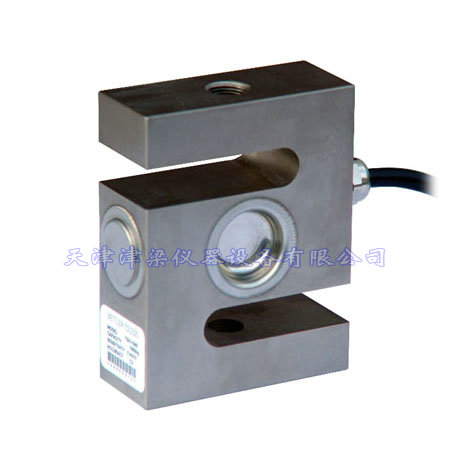

JLHC-101拉压传感器 称重模块式传感器，称重显示器
JLHC-101拉压传感器称重传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安全方便，规格齐全。广泛应用于机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。
产品概述：
称重传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安全方便，规格齐全。广泛应用于机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。

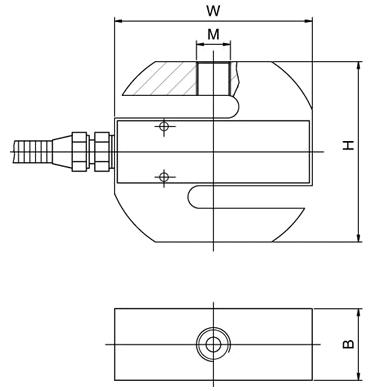

产品结构图：
外形尺寸表：
|
量程 |
M |
W |
H |
B |
|
5-30Kg |
M8 |
62 |
58 |
12 |
|
50Kg |
M12 |
70 |
64 |
20 |
|
100Kg |
M12 |
70 |
64 |
20 |
|
150Kg |
M12 |
70 |
64 |
20 |
|
200Kg |
M12 |
70 |
64 |
20 |
|
250Kg |
M12 |
70 |
64 |
20 |
|
300Kg |
M12 |
70 |
64 |
20 |
|
500Kg |
M12 |
70 |
64 |
20 |

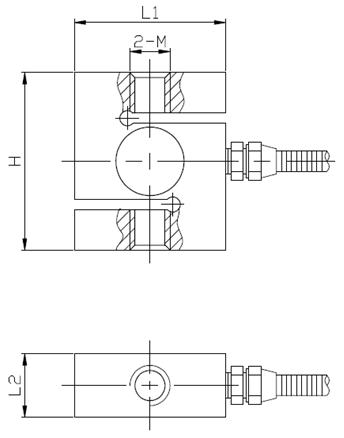

产品结构图：
外形尺寸表：
|
量程 |
2-M |
H |
L2 |
L1 |
|
1t |
M16×2 |
70 |
25 |
60 |
|
2t |
M16×2 |
70 |
25 |
64 |
|
3t |
M18×1.5 |
94 |
35 |
86 |
|
5t |
M18×1.5 |
94 |
35 |
86 |
技术指标：
|
参数 |
单位 |
技术指标 |
|
灵敏度 |
mV/V |
2.0±0.01 |
|
非线性 |
≤ %F·S |
±0.02 |
|
滞后 |
≤ %F·S |
±0.02 |
|
重复性 |
≤ %F·S |
±0.01 |
|
蠕变 |
≤ %F·S / 30min |
±0.02 |
|
零点输出 |
≤ %F·S |
±1 |
|
零点温度系数 |
≤ %F·S / 10℃ |
±0.02 |
|
灵敏度温度系数 |
≤ %F·S / 10℃ |
±0.02 |
|
工作温度范围 |
℃ |
-20℃ ~ +80 ℃ |
|
输入电阻 |
Ω |
380±2Ω |
|
输出电阻 |
Ω |
350±2Ω |
|
安全过载 |
%F·S |
150%F·S |
|
绝缘电阻 |
MΩ |
≥5000 MΩ（50 VDC） |
|
推荐激励电压 |
V |
10V ~ 15V |
注：如需输出4-20mA,0-5V需外配变送器
